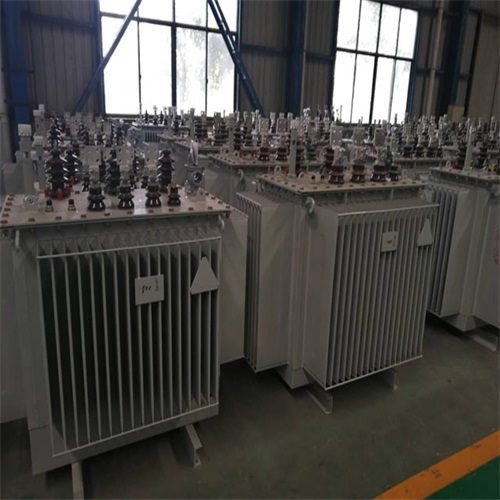

S22-315KVA油浸式变压器与一般油浸式变压器对比，取消储油柜，用波浪纹机油箱的波翅取代输油管做为制冷排热元器件，波浪纹机油箱由优质冷轧薄钢板在生产流水线生产制造，波翅可以随变压器油重量的涨缩而涨缩，从而使得S22-315KVA油浸式变压器与大气阻隔，避免和缓解油劣变和绝缘层返潮，提高运行可靠性，正常运转经久耐用。

　　S22-315KVA油浸式变压器特性：

　　损耗低

　　按照现行国际性GB/T6451-1999《三相油浸电力变压器技术参数和要求》容积30-1600kVA，S13-M.RL系列产品空载损耗均值降低50%，负载损耗均值降低30%;S11-M.RL系列产品空载损耗均值降低30%负载损耗均值降低25%。

　　空载电流低

　　因为卷铁芯材料优质及其线圈电感生产加工特性，使空载电流减少。按照现行GB/T6451-1999、S13-M.RL系列产品空载电流均值降低75%;S11-M.RL系列产品空载电流均值降低75%。3.3运作噪声低

　　按JB/T10088-1999噪音标准，S13-M.RL及S11-M.RL系列产品噪音均减少约7-9dB。

　　抗短路能力强

　　S22-315KVA油浸式变压器器身总体创立体三棱柱样子，四周及中间均设置拉丝杆，与左右铁轭绝缘层及压合物块组成一体，可以有效抵挡突发性短路时的径向，辐向热冲击。

　　结构特征：

　　铁芯

　　选用材料特性不少于30ZH110冷扎铁氧体磁芯;三相三柱立体式对称结构有均衡的三相等效电路;每一组(卷)心片由薄钢带在铁芯卷绕机上线圈电感，工作压力匀称紧致;铁芯框片经真空退火解决，时效处理，提升电磁感应特性;铁芯表层涂环氧漆，防水，干固。

　　绕阻

　　选用乏氧铜材质的纸包装铜扁线或QQ-2缩醛漆包圆铜心线;低电压电磁线圈为两层或四层圆铜式和新螺旋，或箔式。高压点火线为双层圆桶式;电磁线圈主油道为瓦楞纸构造，层间绝缘为两面点胶带纸;低电压及髙压表层均加绕环氧树脂胶半黏性玻璃纤维带，提升冲击韧性。

　　器身、导线

　　选用绝缘纸板制做左右铁轭绝缘层;选用压合木板制作均衡垫板绝缘层;选用压合硬纸板作导线支撑架;全部标准件均是合理卡紧的防松螺母。

　　机油箱

　　S22-315KVA油浸式变压器选用三角形结构的密封式波浪纹机油箱，三相均设置波纹片以排热及赔偿随温度转变而导致油容积变动的膨缩容积;机盖表面配有带压力释放阀的油位计有利于给油及观查油位相对高度，以及对变压器内部结构突发故障过电压时缓解压力安全防护。
