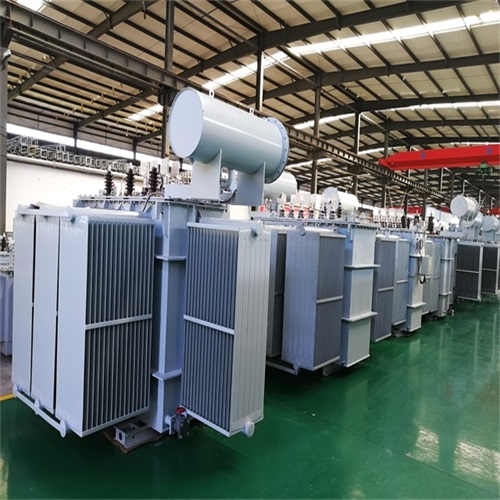

S22油浸式变压器详解

　　S22油浸式变压器作为新一代高效节能配电设备，在电网升级和工业应用中备受关注。以下从定义、结构特点、性能参数及市场应用四方面全面解析：

　　一、定义与能效等级

　　S22油浸式变压器是一种能效等级为二级(部分技术优化型号可达一级)的油浸式电力变压器，基于S11系列进一步优化设计，具有以下核心优势：

　　高效节能：空载损耗比NX3型降低20%，负载损耗比三级能效变压器减少30%。

　　环保特性：采用低损耗硅钢片和优化绕组结构，减少碳排放。

　　紧凑设计：体积更小，适应现代电网集约化需求。

　　二、结构特点

　　铁芯设计：

　　采用高导磁低损耗硅钢片，阶梯形多级接缝结构，有效降低空载损耗和空载电流。

　　铁心拉紧及夹紧采用防松结构，提高运行稳定性。

　　绕组工艺：

　　高压绕组：多层圆筒式结构，确保安匝平衡，降低漏磁。

　　低压绕组：圆筒式或新型螺旋式结构，采用点胶纸绝缘和成形端圈，机械强度高。

　　油箱与散热：

　　波纹片式矩形油箱：自动焊接工艺，焊缝饱满均匀，弹性波纹片补偿温度变化引起的油体积变化，无储油柜设计。

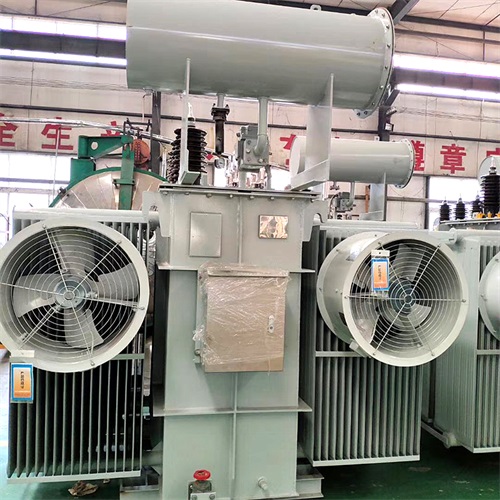

　　冷却系统：支持油浸自冷或强迫风冷，油箱外部采用不锈钢紧固件和喷塑工艺，防腐美观。

　　安全配置：

　　压力释放阀：新型带压板设计，快速释放内部压力。

　　气体继电器：800kVA以上标配QJ4-50型，增强故障保护。

　　温度监测：1000kVA及以上装设信号温度计，支持远程油温监控。

　　三、性能参数

　　容量范围：

　　覆盖30kVA至5000kVA，典型容量包括50KVA、80KVA、100KVA、160KVA、200KVA、250KVA、315KVA、400KVA、500KVA、630KVA、800KVA、1000KVA、1250KVA、1600KVA、2000KVA、2500KVA等。

　　能效指标：

　　空载损耗：比NX3型降低20%，符合一级能效标准。

　　负载损耗：比三级能效变压器降低30%，效率≥98%。

　　噪音控制：

　　采用低磁通密度设计和优质隔音材料，噪音水平比国标平均下降20%。

　　电气性能：

　　电压等级：高压侧支持10kV及以下，低压侧0.4kV。

　　短路阻抗：4%-6.5%，平衡电压波动与短路保护。

　　四、市场应用

　　适用场景：

　　电力系统：10kV及以下输配电网络，适用于城乡电网改造、农村电网升级。

　　工业领域：石油、冶金、化工、纺织、轻工等需稳定供电的工业场所。

　　特殊环境：粉尘较大或环境恶劣的工矿企业，全密封设计适应性强。

　　用户价值：

　　长期收益：低损耗设计显著降低运营成本，缩短投资回收期。

　　环保合规：符合节能减排政策，助力企业绿色转型。

　　可靠耐用：优质材料与先进工艺确保20-30年使用寿命，维护成本低。

　　五、总结

　　S22油浸式变压器通过结构创新与材料升级，实现了能效、环保与成本的平衡。其高效低耗特性适应现代电网需求，广泛应用于工业、商业及民用领域，是新一代配电系统的优选方案。
